电磁流量计金属接地环：钛接地环与钽接地环的作用及特点？

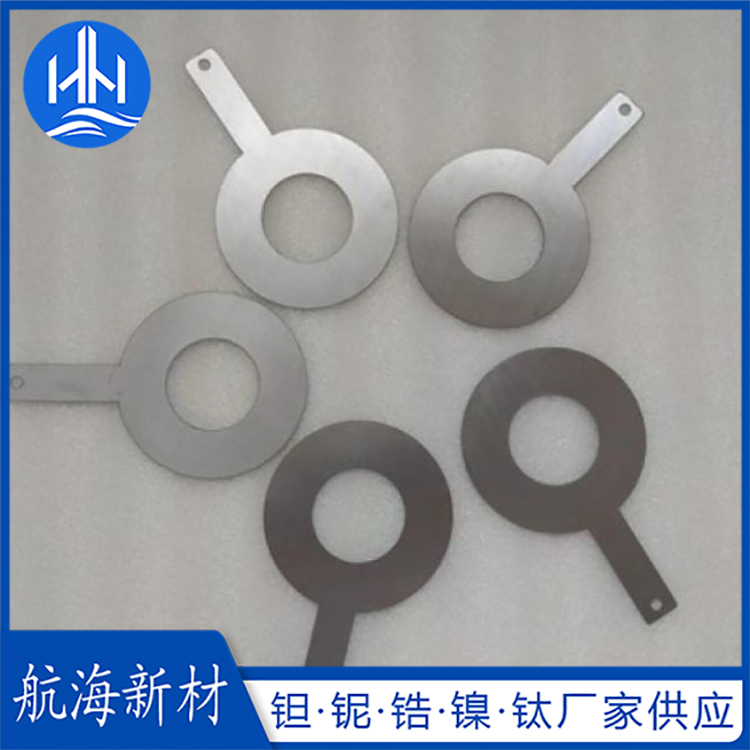

在衬有聚四氟乙烯衬里的测量管两端法兰上，一般都加装金属接地环（严格地讲应该称"接液环")。金属接地环是一个带柄的钛接地环、钽接地环或其他耐腐蚀材质的金属接地环。聚四氟乙烯衬里测量管的钛接地环同时起到保护测量管端面的衬里作用。所以，有人也叫它衬里保护环。装钽接地环是为了可靠地、稳定地将导电液体作为差动流量信号的基准点与转换器的信号连接起来。所谓可靠地、稳定地接地是说，防止由于接地环材质受被测流体的腐蚀在流量信号的基准点上叠加大幅度变动的直流极化电压，从而造成流量信号的大幅度摆动。实现接地环可靠、稳定接地的基本方法是选择与电极材料一致或相近的耐腐蚀材料作为接地环的材料，它们与液体之间形成相近或大致相等的极化电位。这样接液原电池与电极极化电池串联形成的共模电压较小，仪表输出摆动就会减小。

电极材质可以是哈氏合金、钽、铂／铱合金等贵重金属。在测量强腐蚀的酸、碱、盐类流体时，为了节约贵重金属，降低仪表成本，不使用接地环，而是在传感器测量管与测量电极成垂直的底部，另加与测量电极大小相同的接地电极（通常称这种传感器为三电极结构。也有在测量管的项部另加一个电极，作为非满管液位检测电极）。强腐蚀的酸、碱、盐类流体的电导率很高，流体的体电阻很小，能够用点电极接触流体把液体的电位正确地检测出来。
